1.被檢測物體：
l 條帶狀，黑色。
l 截面不規則有兩條脊
l 寬度300mm以內
l 厚度約10mm以內
2.檢測要求：
寬度檢測，誤差≤1mm
厚度檢測，誤差≤0.5mm
兩個凸起到各自邊緣位置，誤差≤0.5mm
檢測頻率：每秒檢測1次
報警：發生超差情況，立即報警，軟件有顯示，同時通過數字開關信號給出報警信號
3.實現方案：

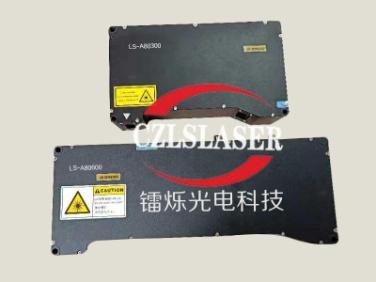

l 采用2臺鐳爍光電LS-A80300激光輪廓傳感器，上下對稱
l 上傳感器測量寬度、凸起的位置、表面高度
l 下方傳感器測量寬度、底面高度
l 兩臺傳感器的高度測量求差，即可得到膠帶的厚度，并且能得到厚度在橫截面上的分布，更加準確全面

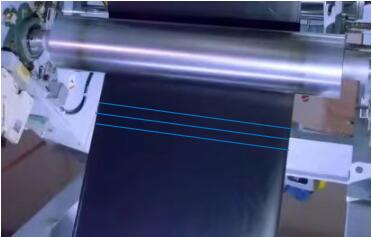

l 測量系統，安裝在膠帶輥子中間的空間
l 兩臺傳感器同步測量，消除膠帶抖動影響，因此膠帶的抖動不影響測量
4.性能指標：
寬度誤差：≤1mm
厚度誤差：≤0.5mm
兩個凸起到各自邊緣位置誤差：≤0.5mm
檢測頻率：每秒檢測1次
報警：發生超差情況，立即報警，軟件有顯示，同時通過數字開關信號給出報警信號
圖形顯示：膠帶橫截面3D輪廓實施顯示，各測量要素實時顯示
傳感器防護等級：IP67，適合惡劣的工業環境
電源：220V 5A

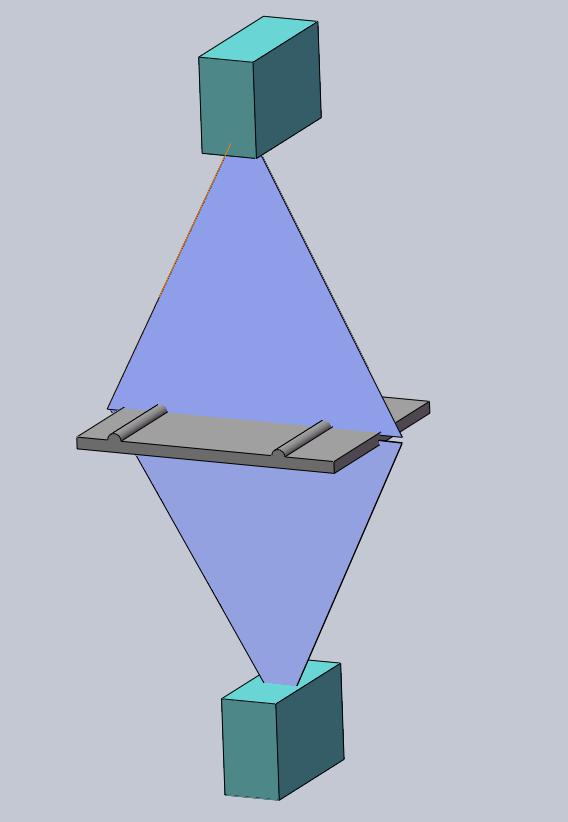

5.實現示意圖
6.系統構成：
激光傳感器 2臺,型號：LS-A80300
傳輸線 2套
采集同步控制器 1套
（注：用戶需要提供雙千兆網口工業計算機）
7.軟件系統
可以根據客戶要求，設計專用的軟件和界面
