檢測內容

高度差和傾斜度

檢測設備

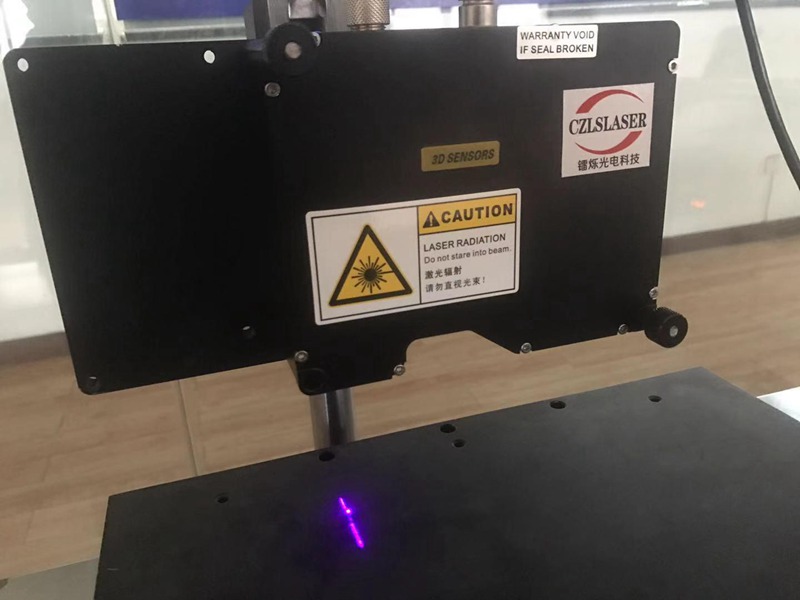

LS-A80020

主要性能指標：X方向測量范圍0~20mm，Z方向測量范圍60±20mm，精度0.02mm，重復精度0.002mm。

檢測原理

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

初步說明

將手機CMOS放在激光輪廓線的下方，調整好位置獲取輪廓圖像。

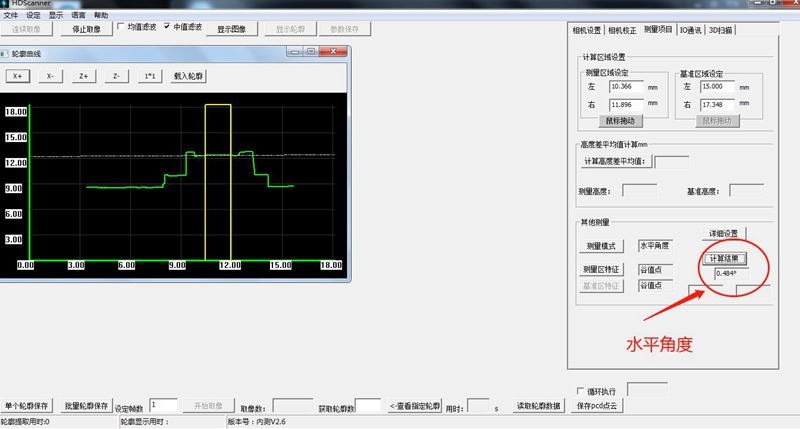

水平傾斜角度：取頂端鏡面上的一段區域，測得水平角度。如上圖

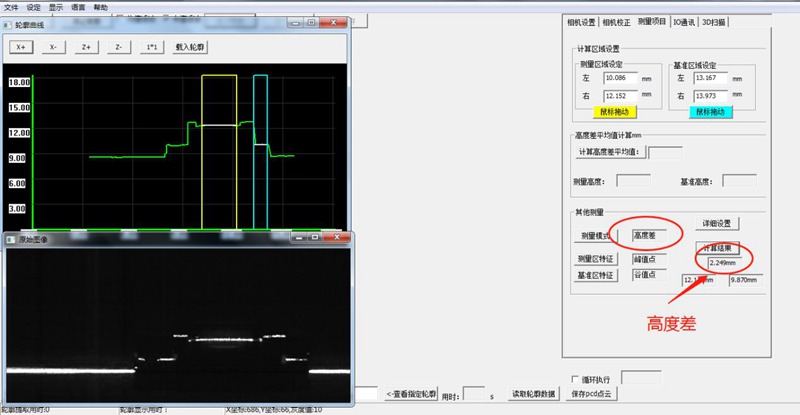

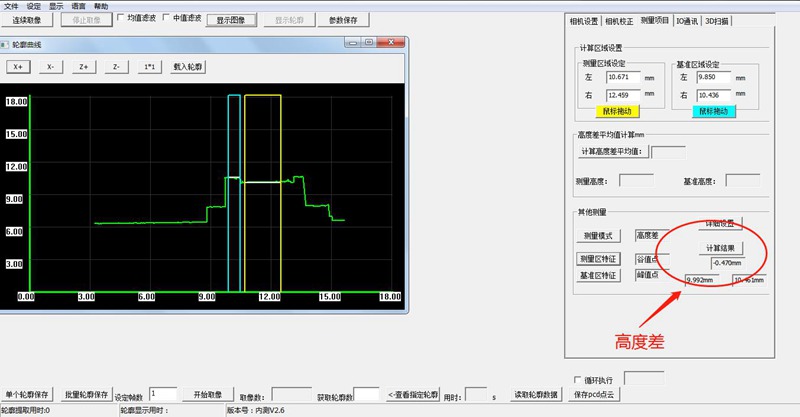

高度差：選取需要測量的兩個區域做差值，如上圖
