繼電器平面度檢測

檢測要求：

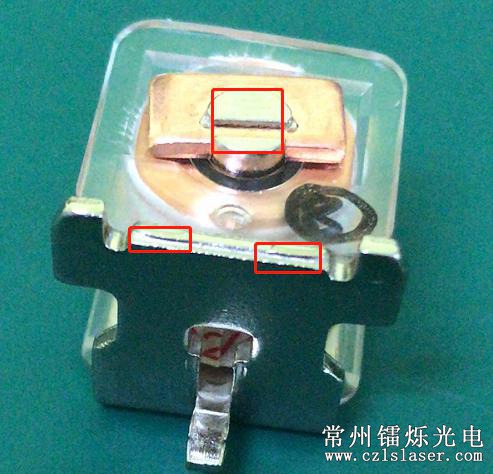

測量繼電器三個部位的平面高度差，如圖一所示

圖一

檢測設備：

鐳爍光電激光3D輪廓傳感器LS-A8050

主要性能指標：X方向測量范圍0~18mm，Z方向范圍0~22mm，精度±10μm，重復精度1μm。

檢測原理：

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

檢測方法：

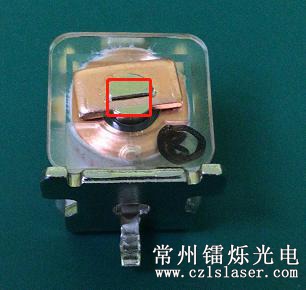

1. 舉例說明高度差檢測方法：假定要檢測圖二紅色框區域內的兩個半圓平面的高度差。

圖二

2. 將繼電器待測截面放置于激光線測量區域內，如圖三

圖三

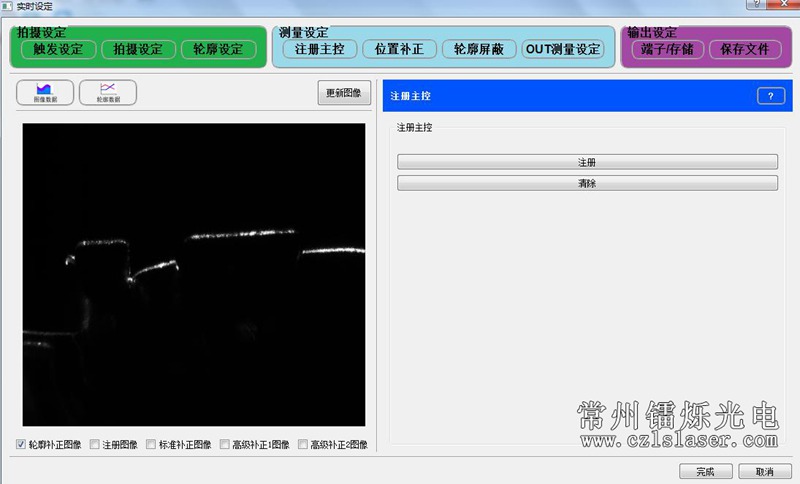

3. 輪廓儀成像

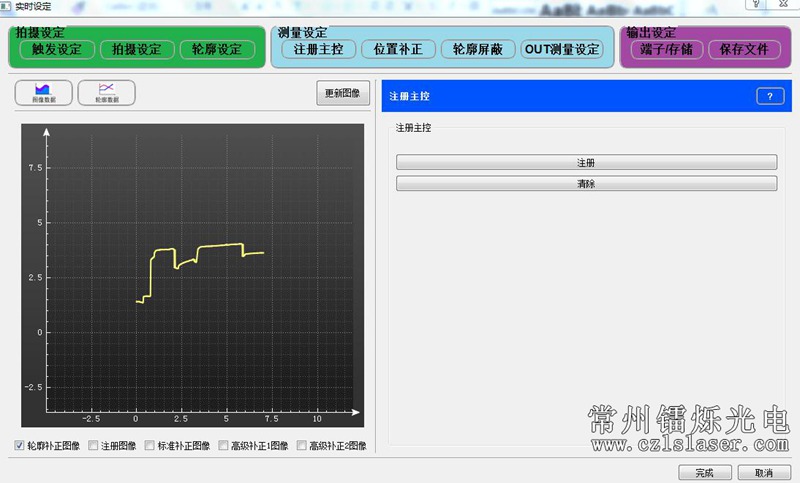

4. 提取輪廓線

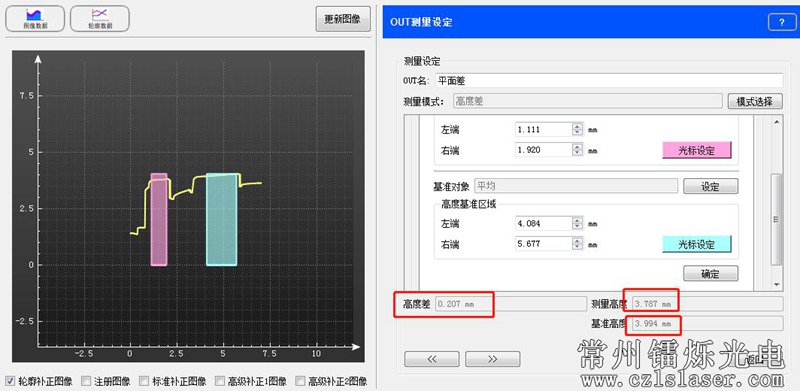

5. 計算數據

檢測效率：

輪廓儀對一個輪廓進行取像+提取輪廓+計算結果約為20ms，該項目至少要測量2個輪廓才可得出三個區域的平面度差值。加上機構移動時間，每個工件測量時間約為2s。
