檢測內容：
模具邊緣弧度檢測，有無倒角，倒角半徑等
檢測設備：
鐳爍光電激光3D輪廓傳感器LS-A80007
主要性能指標：X方向測量范圍0~7mm，Z方向范圍0~5mm，精度±3μm，重復精度1μm。
檢測原理：
利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

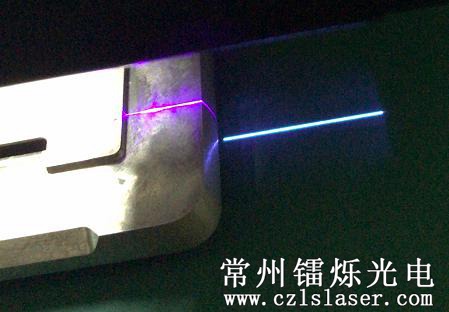

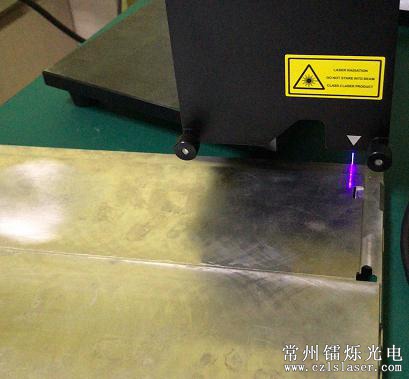

初步說明：

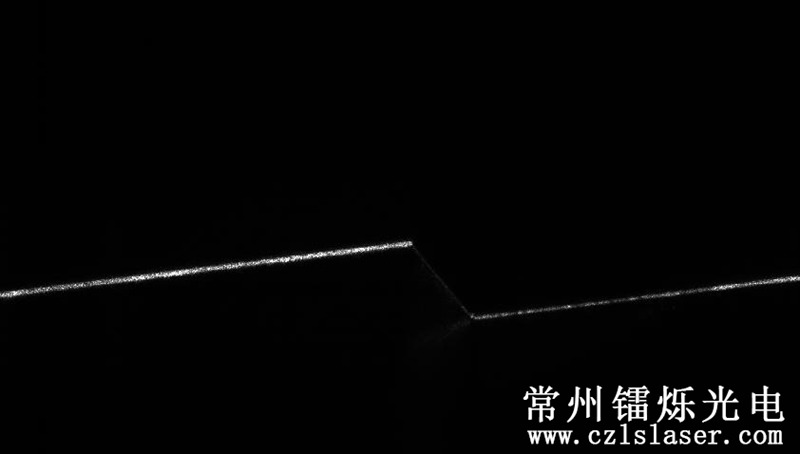

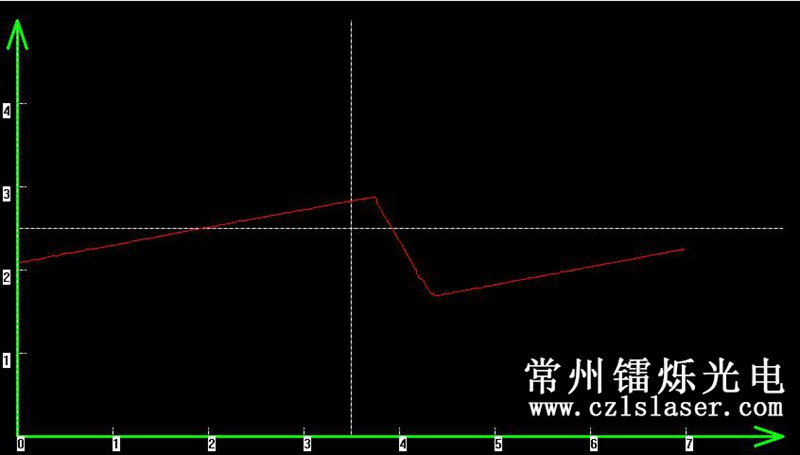

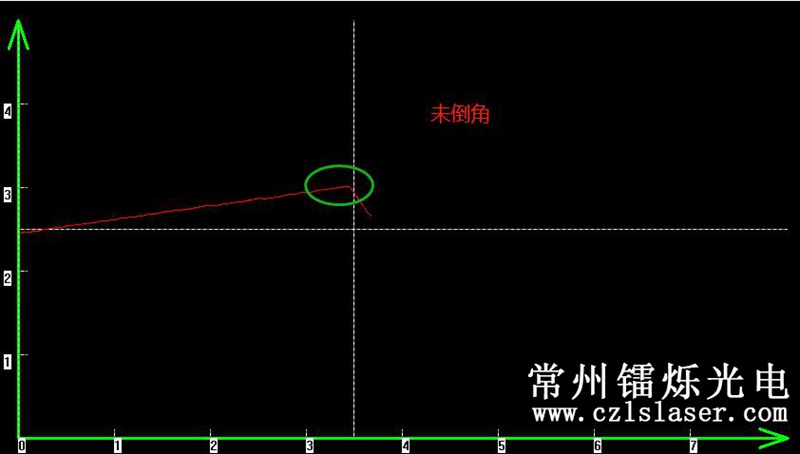

未倒角圖像及輪廓：

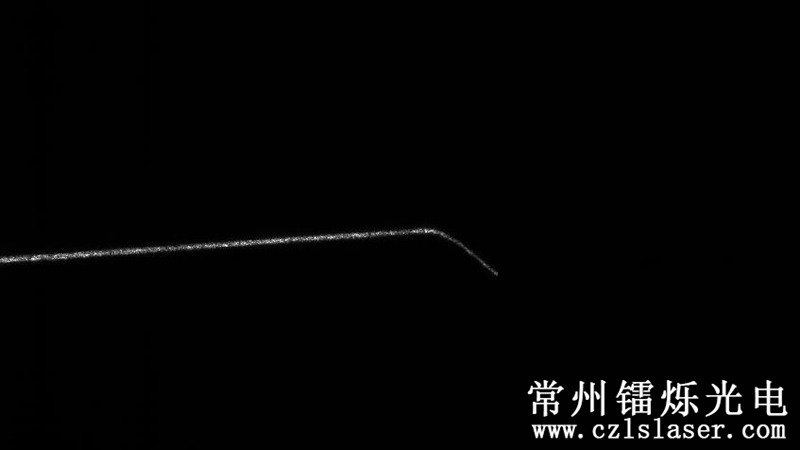

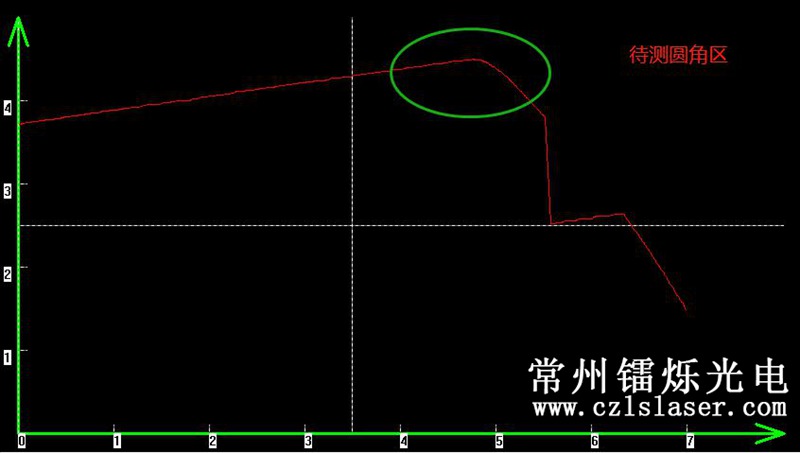

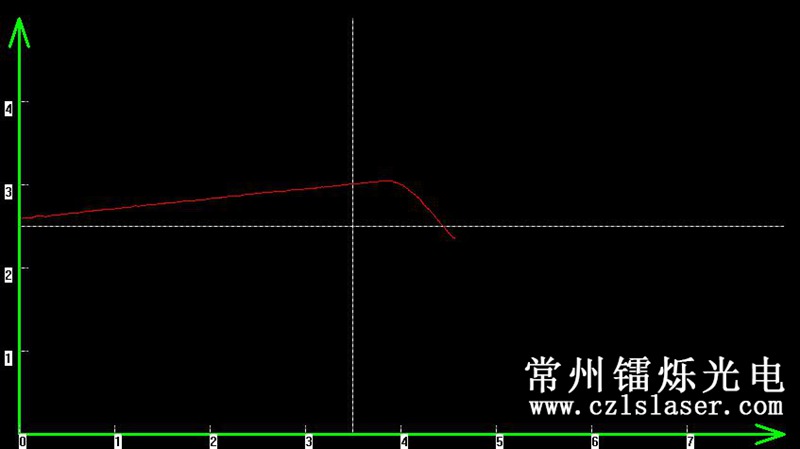

有倒角圖像及輪廓：

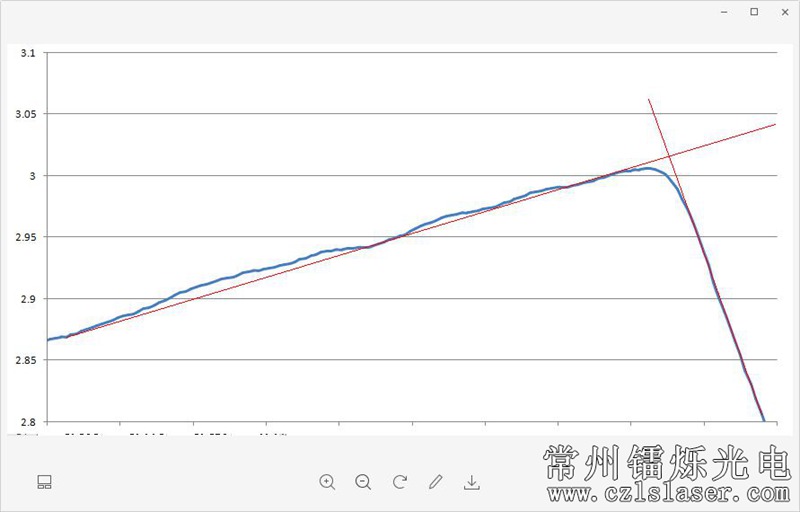

數據點分析：

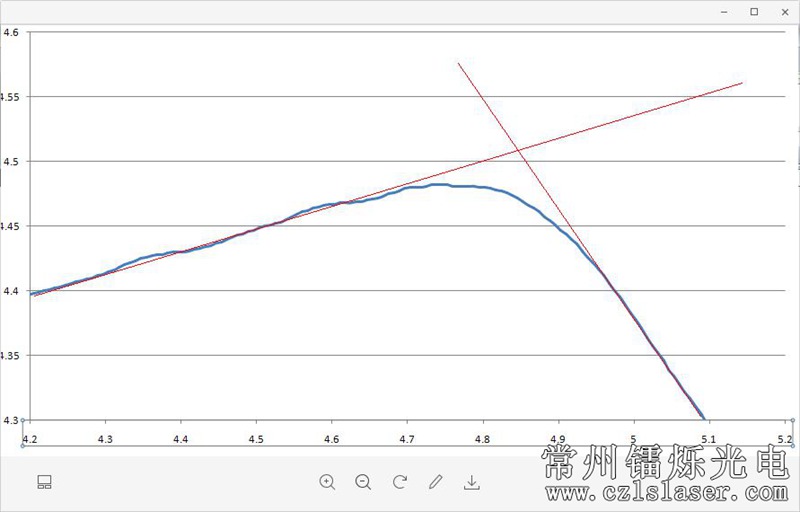

算法分析：
通過兩邊擬合出兩直線，求兩直線和輪廓的分離點，根據兩個分離點求半徑。
