電路板缺陷檢測

一．功能

LS-A80090輪廓傳感器提取電路板3D輪廓數據，與標準的模板數據進行比對，判斷每個檢測點是否滿足要求。

二．方案配置

鐳爍光電激光3D輪廓傳感器 LS-A80090一臺，工控機一臺

三．方案實施

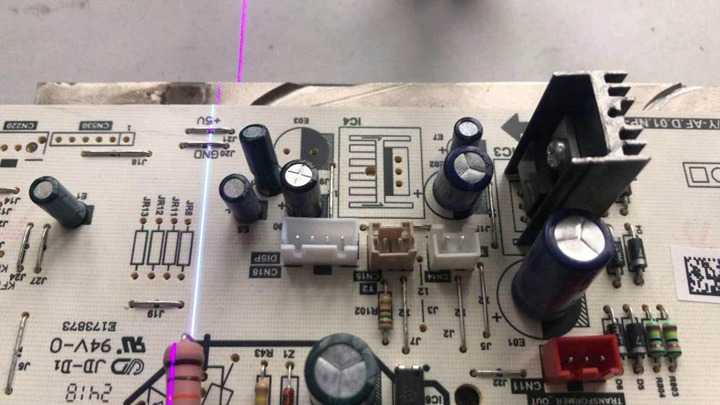

電路板在傳輸帶上運動，輪廓儀進行取像測量

算法簡述：

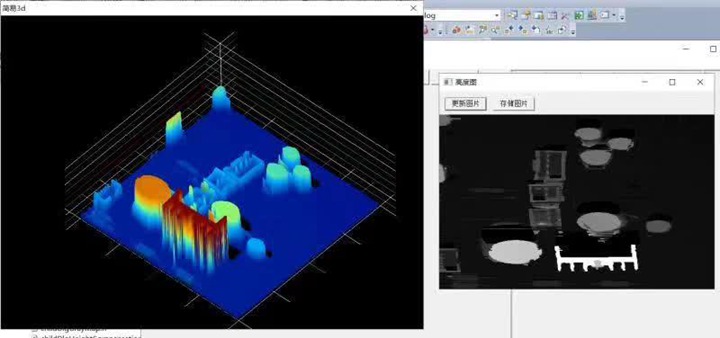

首先通過捕捉電路板的輪廓截面，在每個截面上取600-900個點，進行計算。將計算數據與標準模板數據進行對比。
