檢測內容：

膠體缺陷檢測

檢測設備：

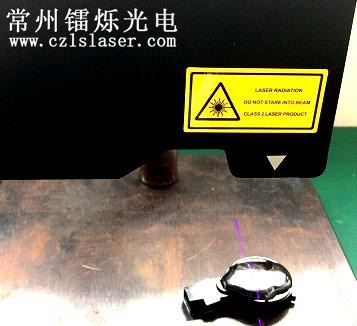

鐳爍光電激光3D輪廓傳感器LS-A80020

主要性能指標：X方向測量范圍0~18mm，Z方向范圍0~18mm，精度±10μm，重復精度5μm。

檢測原理：

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

初步說明：

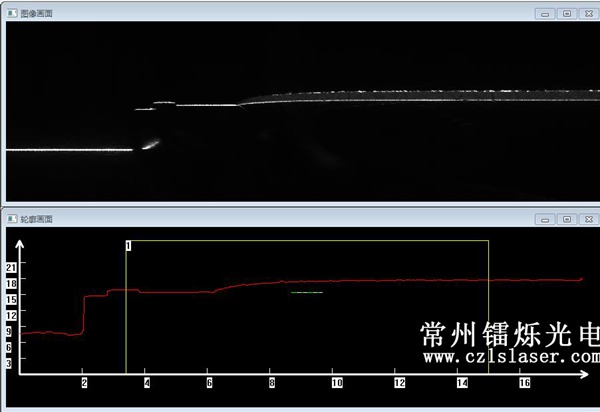

1 獲取的圖像：

2 獲取輪廓數據（第一列為X坐標，第二列為Z向坐標）：缺膠數據、溢膠數據、正常數據

3 調用算法求取指定區域內的最低點（數據單位0.001mm），因缺膠區域的最低點比正常情況下低，根據設定的閾值可以判斷是否為缺膠。

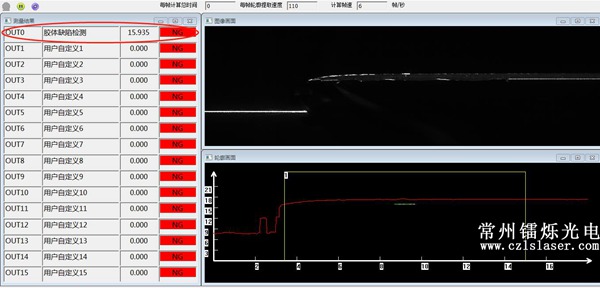

正常：

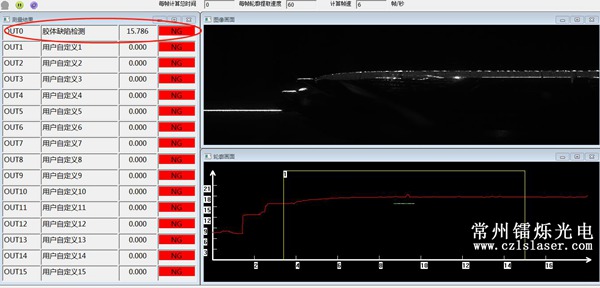

缺膠：

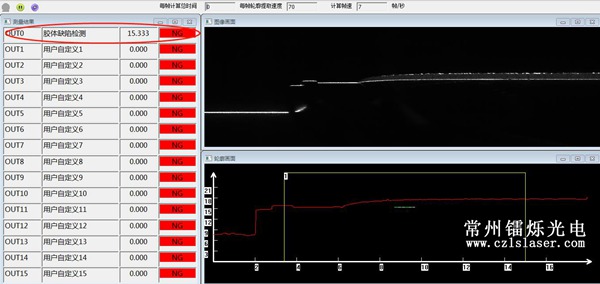

溢膠：

精度分析：因膠體屬于透明體，輪廓儀采集的精度較低，獲取的輪廓數據只可對膠體有無和高低差異進行對比，精度約0.1mm

效率分析：每秒10個截面，假設每個元件測量100個截面，輪廓儀需要約10S。
