焊接類型
——

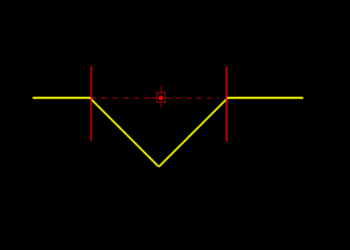

1.V 型焊接
|

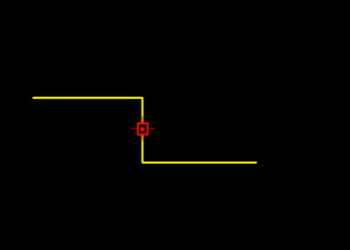

3.階梯焊接
|

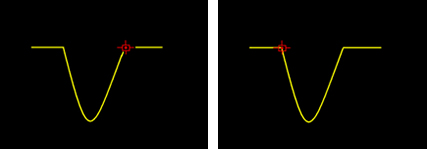

2.左邊焊接/右邊焊接
|

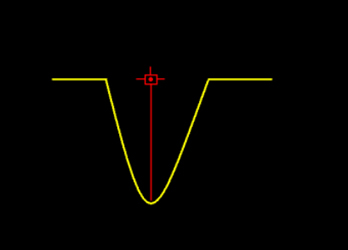

4.最低點焊接
|
性能指標
——
| 參數 | 指標 |
| 檢測范圍 | X近端(檢測寬度):40mm X遠端(檢測寬度):80mm Z近端(傳感器距離焊縫):200mm Z遠端(傳感器距離焊縫):340mm |
| 檢測精度 | X近端(檢測寬度):0.05mm X遠端(檢測寬度):0.1mm Z近端(傳感器距離焊縫):0.1mm Z遠端(傳感器距離焊縫):0.3mm |
| 檢測周期 | 每秒6次 |
| 信號傳輸 | 以太網 |
| 焊縫識別類型 | 搭接、坡口 |

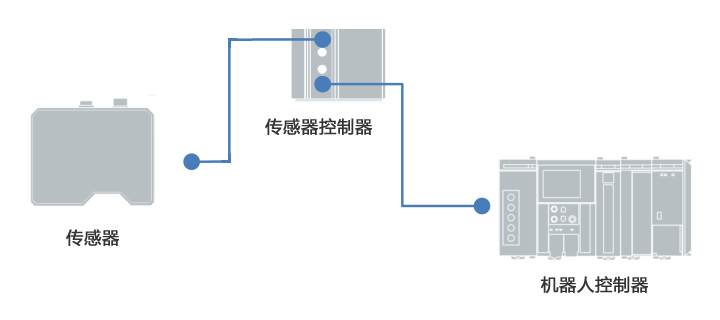

系統構成
——

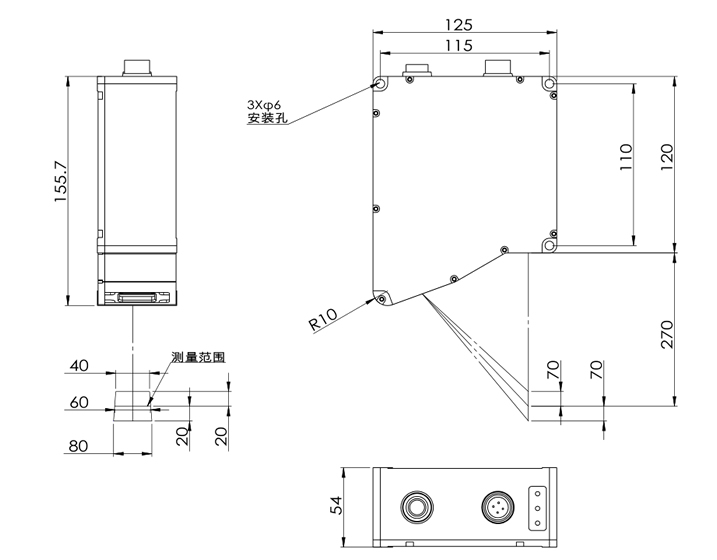

尺寸
——
